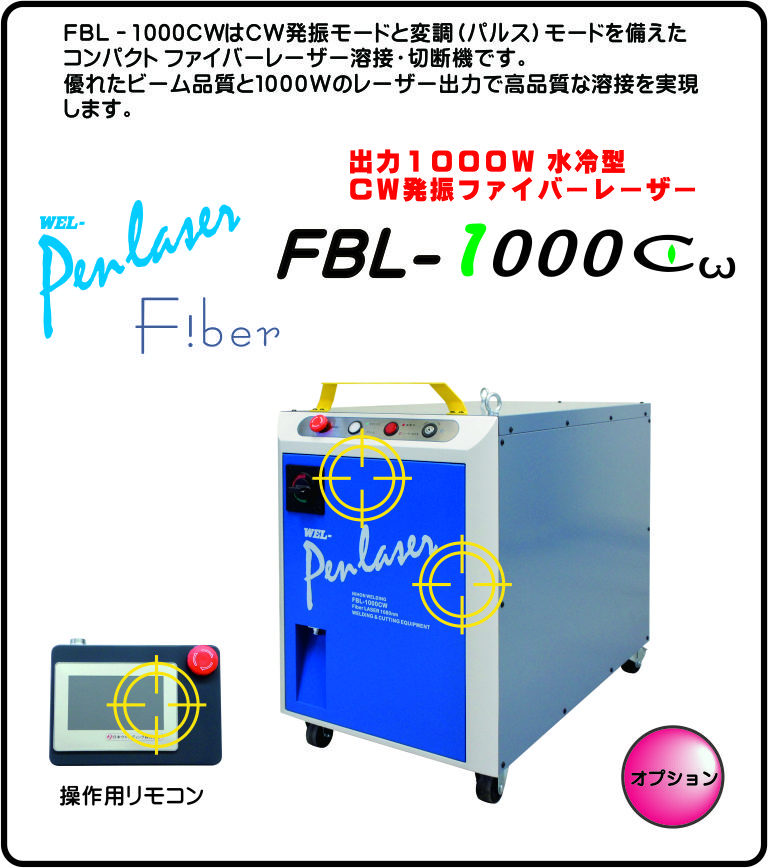

| ウエルペンレーザー・ファイバー ＦＢＬ−１０００ＣＷ |
| ※このページをご覧になるにはＡｃｔｉｖｅ Ｘコントロールの制限を許可するにして下さい。 |
|
|
|
 |
本製品は下記の安全基準に準拠し、レーザの安全について配慮がなされております
（１）厚生労働省基発第０３２５００２号「レーザー光線による障害の防止対策について」
（２）ＪＩＳ Ｃ６８０２：２０１４「レーザ製品の安全基準」
本製品はクラス４レーザ装置です |
|
| 機種 |
ＦＢＬ−１０００ＣＷ |
レーザー電源
（発振器） |
最大レーザー出力（ＣＷ） |
１０００Ｗ±２％ |
| ピーク出力 |
１０００Ｗ |
| 入力電圧 |
ＡＣ単相 ２００Ｖ（５０／６０Ｈｚ）※ |
| 最大消費電力 |
約３．５ｋＷ |
| 外形寸法 |
Ｈ６１５ｍｍｘＷ４２３ｍｍｘＤ８１０ｍｍ（突起部を除く） |
| 質量 |
約８５ｋｇ |
| 用途 |
溶接／切断 |
| 発振波長 |
１０８０ｎｍ |
| 発振方式 |
ＣＷ(連続発振）／変調（パルス） |
| パルス数 |
１〜１０００ｐｐｓ |
| パルス幅 |
１〜９９％ |
| 条件登録数 |
１２０件 |
| 使用環境温度 |
１０〜４０℃ |
| 冷却方式 |
水冷 |
| 推奨適用板厚 |
溶接 |
ステンレス、鉄（軟鋼）：４ｍｍ以下
アルミ：３ｍｍ以下 |
| 切断 |
２ｍｍ以下 |

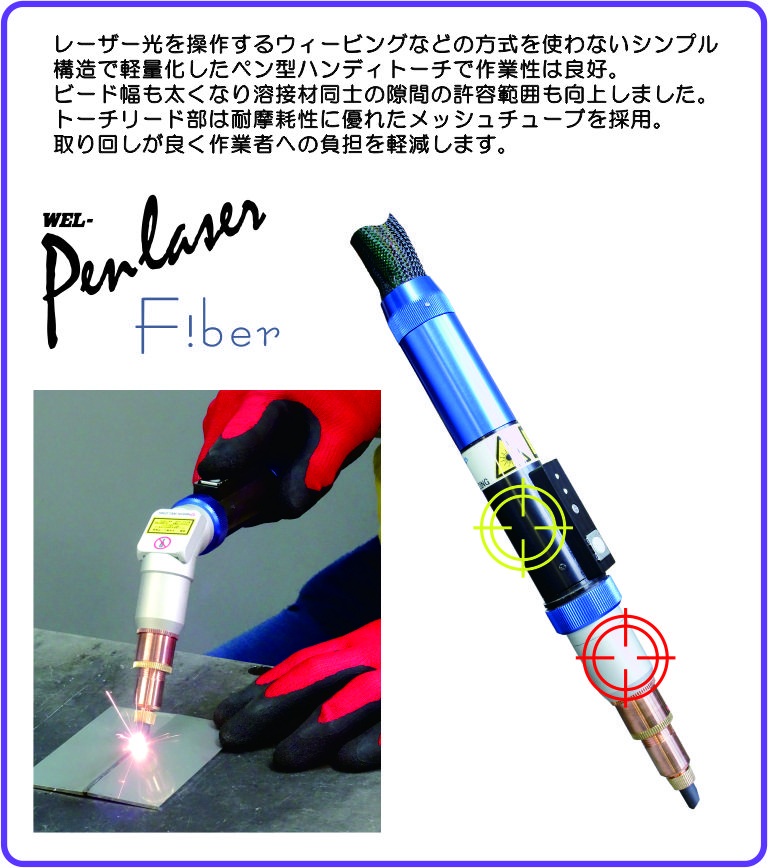

| トーチ |
外形寸法 |
最大径φ３２（グリップ部φ２８）×２４５ｍｍ |
| 質量 |
ストレートヘッド取付時：約３８７ｇ |
| カーブドヘッド取付時：約４３０ｇ |
| 光ファイバー |
ＳＩ型 |
| 赤色ポインター |
内蔵 |
| 伝送ファイバー長 |
約９．５ｍ |
| 冷却方式 |
水冷(チラー装置による） |
操作用
コントローラー |
接続方式 |
有線（ケーブル長１０ｍ） |
| 外形寸法 |
Ｈ７１．５ｍｍ×Ｗ１７５ｍｍ×Ｄ１２５ｍｍ（突起部を除く） |
| 質量 |
約１０４０ｇ |
| ディスプレー |
４．３型Ｗ（４８０ｘ２７２ドット）マルチタッチスクリーン |
チラー装置
（室内使用） |
入力電圧 |
ＡＣ単相 ２００Ｖ（５０／６０Ｈｚ）※ |
| 定格消費電力 |
１．７／２．２ｋＶＡ（５０／６０Ｈｚ） |
| 外形寸法 |
Ｈ９７６ｍｍ×Ｗ３３７ｍｍ×Ｄ５９２ｍｍ（突起部を除く） |
| 質量 |
６９ｋｇ |
|
| ※ |
低電力契約で３相２００Ｖを使用しているお客様が本製品を設置する際には電灯契約の
変更申請や電気配線の改修工事が発生する場合があります。 |
| ウエルペンレーザー標準付属品 |
| 危険表示灯，ガス圧力調整器（ホース５ｍ付き） １式，レーザー用保護メガネ ２個(内１個は作業者用），溶接用アシストノズル ２個，切断用アシストノズル
１個，溶接用カーボンチップ ２０個，切断用カーボンチップ ５個，レンズ保護プレート ４枚，集光レンズ １枚，コリメートレンズ １枚，ギャップリング
１個，レンズクリーニングペーパー，標準工具１式，危険表示板 ２枚，ノズルタッチ用補助リード線（５ｍ），取扱説明書 ２部 |
|
|
 |
